Blog sur la construction d'une maison passive en Indre et Loire pour vous faire partager nos états d'esprits, nos convictions, nos réflexions, nos déboires, ... et ceci tout au long de notre démarche.
Bon, en parcourant le blog je viens de me rendre compte qu'il n'y avais pas eu beaucoup de photos mises à jour sur l'apparence extérieure de notre projet.

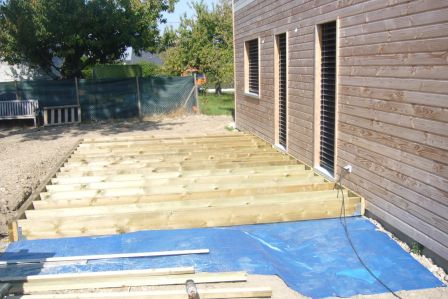

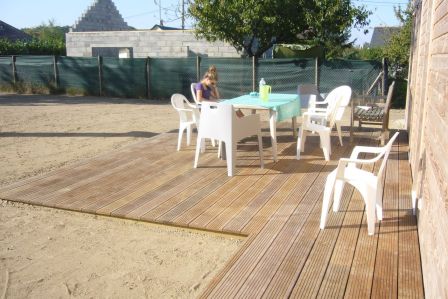

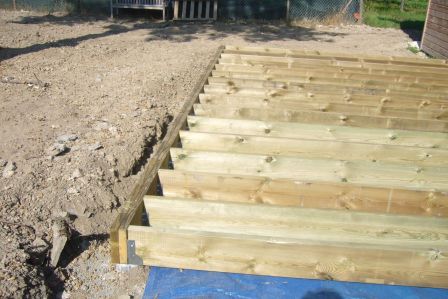

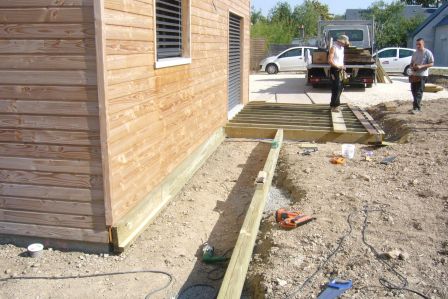

Tout d'abord une terrasse est née:
Premier repas dessus:

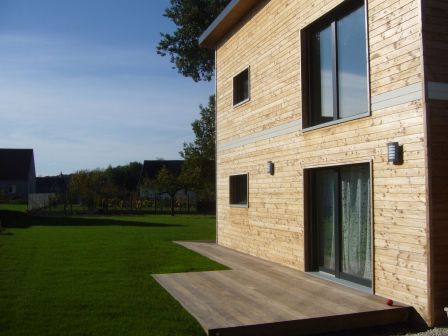

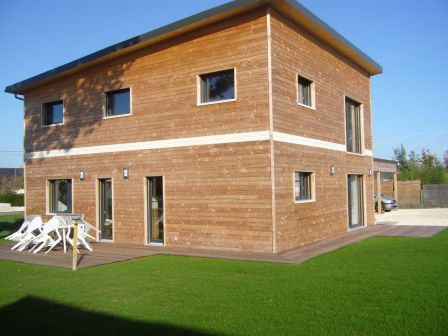

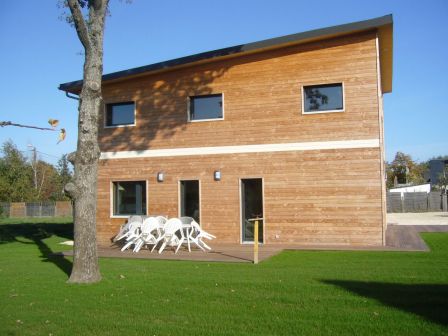

Puis la pelouse a été faite, pas de photo de sa réalisation mais voici le résultat final:
Notre VMC paul avait été installée avec deux types de bouche d'insufflation d'air.
1 er type:
2 eme type:
Les deux côte à côte:
Mine de rien, le deuxième type provoquait la sensation désagréable d'être dans un courant d'air lorsqu'on était positionné directement dessous. A l'opposé celles du 1er type ne provoquait pas du tout ce genre de sensations et en plus disposait d'un petit déflecteur interne pouvant diriger la sortie de l'air.
Un représentant de la marque Paul passant à la maison pour effectuer des mesures de débits et valider l'installation j'en ai profité pour lui en parler. Il a reconnu que le 2ème type n'était pas celui adapté au montage tel qu'il a été réalisé chez nous (au plafond) et a proposé de nous en envoyer en remplacement.
C'est chose faite et toutes les bouches sont maintenant identiques et nous ne ressentons plus ces sensations de courant d'air très désagréables (en hiver surtout).
Merci encore à M Rodolphe Cherruault de Paul Ventilation France, http://www.paul-ventilation.fr/, pour son intervention et l'envoi du matériel.
Bonjour, vous avez peut être remarqué que le site n'était plus accessible, cela venait d'une mise à jour chez free de la version du logiciel de gestion des bases de données utilisé par Dotclear.
Comme promis dans le billet précédent, je vais vous livrer ici même le bilan 2011 de nos consommations électrique.
Nous avons donc emménagé dans notre maison le 25 juin 2011 ce bilan est donc pour nos 6 premiers mois de vie passive ;)
J'ai donc relevé:
- Au compteur: 2 674 kWh
- Ballon thermodynamique: 994h de fonctionnement de la PAC soit, si on veut compter large à 800 Wh (si quelqu'un connait la vraie valeur, je suis preneur), 795 kWh auquel il faut ajouter 2 heures de fonctionnement sur la résistance électrique à 1650 Wh soit 3.3 kWh et donc un total de 800 kWh en arrondissant. J'ai compté un COP de 2, la consommation réelle est certainement inférieure car le COP est donné pour 3.7.
- Radiateur électrique "de confort", installé dans la salle de bain du haut pour les frileux(ses): 22 kWh
- Radiateur électrique pour le chauffage, celui que nous avons donc mis en route après notre semaine de vacances à noël: 101 kWh
Nous avons donc consommé pour le chauffage: 101 + 22 = 123 kWh. Cela revient donc à 123 kWh / 150m² = 0.82 kWh/m². Pour répondre aux critères maison passive, il faut consommer moins de 15 kWh/m²/an. Je pense que nous avons un peu de marge.
Au total, en énergie primaire, nous avons consommé 2 674 kWh * 2.6 = 6 952 kWh. Cela revient donc à 6 952 kWh / 150m² = 46 kWh/m². Là encore, pour répondre aux critères maison passive, il faut consommer moins de 120 kWh/m²/an. il y a là aussi de la marge.
On se rend compte maintenant que, même si nous bénéficions d'un hiver très doux:
- les consommations pour maintenir la température dans notre maison devraient correspondre voire être encore meilleures à ce que nous pensions.
- ce qui consomme le plus d'énergie dans notre maison ce n'est pas le chauffage mais, à priori, le ballon d'eau chaude sanitaire ou les équipements électroménager.
Dans tous les cas, nous sommes partis pour respecter les critères maison passive, il faudra faire un bilan sur une année complète.
Tout d'abord, bonne année à tous ceux qui nous lisent et à tous ceux qui vous sont proches.
Comme d' habitude, voici venu avec un peu de retard, le relevé des températures de décembre.
Tout d'abord les relevés de la température intérieure et du taux d'humidité:
Puis ceux de la VMC:
Comme vous pouvez le remarquer, nous sommes partis de la maison pendant une semaine à noël, tous les volets étant fermés et aucune activité à l'intérieur, la température a baissé jusqu'à environ 15 degrés. Nous avons donc mis en service pour la première fois de l'année notre radiateur électrique à bain d'huile de 2500w max et en quelques jours, avec l'inertie et le peu de chauffage ce n'est pas facile de faire remonter la température, nous avons retrouvé nos 19 - 20° C habituels.
A suivre, le bilan de nos consommations électrique pour 2011...
Le billet sur les températures de novembre a été mis à jour grâce aux données concernant les températures extérieurs relevées par le site météo de Véretz.
Ci dessous les relevés de températures concernant le mois de novembre.
Tout d’abord, les températures intérieures et extérieures:
Les mêmes courbes mais avec en plus la présence moyenne du soleil (si =0 le soleil n'est pas levé, entre 0 et 30 ciel couvert, entre 30 et 60 ciel laiteux, entre 60 et 90 ciel clair):
Pas de températures extérieures pour l'instant à afficher. Pas grand chose à dire pour l'intérieur, encore supérieures à 19 mais la tendance est à la baisse. Toujours pas de chauffage sauf un peu le matin dans la salle de bain pour Karine (les filles seraient elles plus frileuses?). Le soleil nous a manqué en fin de mois, absence totale de présence entre le 23 et le 29. Une petite apparition le 29, pas suffisante, mais qui a permis de gagner quelques dixièmes de degré et une belle journée ensoleillée le 30. Pas de nouvelles de mon fournisseur officiel de températures extérieures, dès que je les ai je mets à jour le graphique.
Ensuite mon nouveau jouet, le relevé des températures de la VMC:
Les parties en "zig zag" sont le fait de la non ventilation en journée, on ventile juste 1/4 d'heure par heure. Le taux de récupération de chaleur est entre 70 et 80%, normal, d'après le technicien de chez Paul, car échangeur enthalpique. Avec un échangeur normal, la surface d'échange est beaucoup plus importante et le rendement est donc meilleur. Cela reste à vérifier...
Je viens de terminer mon projet de datalogger multi sondes (système d'enregistrement à plusieurs sondes pour les francophones ). L'utilisation que je vais en faire concerne la surveillance de notre VMC, j'ai donc utilisé 4 sondes de températures.
- la souplesse d'utilisation, si on ne veut plus de ce datalogger on peut recycler chaque composant pour un autre usage, un lecteur mp3 par exemple, ou un oscilloscope, ou ...
- le plaisir de faire soit même un tel montage.
Donc, voici le montage des trois cartes:
Le test du système, les 4 sondes au même endroit et un contrôle par un thermomètre indépendant:
Sur cette dernière photo la mesure n'est pas stabilisée et on arrive au final avec un écart entre +0 et +0.5 °C, ce qui est acceptable pour l'utilisation que je souhaite en avoir.
L'affichage sur le Deuligne comprend sur la 1ère ligne la date puis 2 sondes et sur la 2ème ligne l'heure et les deux autres sondes.
L'écran peut être allumé ou éteint par appui sur le bouton du Deuligne.
Les données sont enregistrées sur une carte SD par le shield mémoire.
Je viens donc de me mettre à la programmation pour Arduino et auparavant je n'avais jamais codé en C. Il y a certainement des améliorations à y apporter mais cela fonctionne. L'utilisation de la mémoire vive est limite et m'a obligé à revoir à la baisse mes ambitions, je souhaitais pouvoir régler l'heure par le joystick du Deuligne et d'autres petits trucs comme ça...Je mettrai à disposition le code si cela intéresse quelqu'un.
Voici un premier aperçu d'une des premières journées d'enregistrement:
Les sondes sont appelées par Int et Ext, qui traduise la provenance des bouches d'aération vis à vis de la VMC. S pour sortant et E pour entrant toujours du point de vue de la VMC. Donc la sonde Int E, signifie que la température est prise dans la bouche côté intérieur de la maison sur le circuit entrant dans la VMC donc l'air extrait de la maison avant de passer par la VMC. Et ainsi de suite... Donc les sondes Int E et Ext E donnent respectivement une idée des températures intérieures et extérieures de la maison ;)
La dernière courbe donne la performance de la VMC, le taux de récupération de chaleur qui est d'environ 80% alors que cette VMC est donnée pour 94.4%. A vois si le positionnement hors zone chauffée influence ce taux et / ou s'il va remonter lorsque les températures seront plus basses...
Edit du 21/11: les variations observées sont dues au fonctionnement intermittent de la VMC. En effet, je l'ai programmée pour que, lors des périodes d'inoccupation, elle ne fonctionne qu'un quart d'heure par heure...
Nouvelle mise à jour des graphiques de températures. Octobre est terminé et toujours chaud dans la maison mais on ne peut pas dire qu'il fasse froid dehors... Toujours pas de chauffage au 04/11 et plus de 23° à l'intérieur.
Sur les premiers graphiques j'ai essayé de faire apparaitre l'ensoleillement, 90 correspond à un ciel limpide, 60 à un ciel voilé, 30 à un ciel laiteux et 0 à un soleil absent (ciel couvert ou nuit), mais cela rend les valeurs difficilement lisibles. Qu'en pensez vous?
La page de relevé des températures a été mise à jour avec notamment, et encore merci à Jean Marie qui a bien voulu me communiquer les relevés de sa station météorologique de Véretz,
les relevés des températures extérieures . A ce propos
on peut remarquer que nous avons vraiment eu un été 2011 pourri, où les
températures extérieures n'ont pas été à la hauteur de ce que
l'on peut attendre de cette saison.
Comme tous les ans, l'association "la maison passive France" sollicite les propriétaires de maison passive afin de participer à des journées portes ouvertes. Nous avons donc décidé de participer à ces journées en ouvrant nos portes le 11 novembre.
Nous allons organiser des visites en fonction du nombre de participants. Vous pouvez donc vous pré-inscrire en laissant un message sur ce billet ou en m'écrivant par mail en n'oubliant pas de laisser vos coordonnées. Nous vous communiquerons par la suite l'organisation que nous mettrons en place.
Pourquoi ce titre un peu bizarre??? En fait, il s'agit de la température que nous avons retrouvée dans notre maison après une absence d'une semaine pour vacances avec la VMC mise sur la position "Un-occupied" (fonctionnement à vitesse 1 pendant 1/4 h toutes les heures et arrêt complet entre) et tous les BSO fermés.

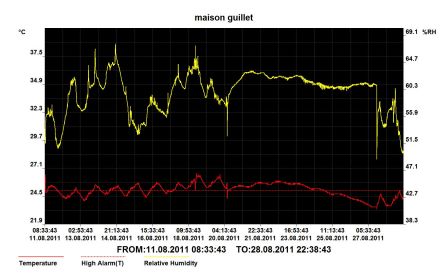

Donc voici ci dessous la courbe entre le 11/08 et le 28/08 (cliquez sur l'image pour agrandir):
On se doute en voyant cette courbe que notre période d'absence s'est située entre le 20/08/2011 à partir d'environ 8h00 et le 27/08/2011 à environ 15h30.

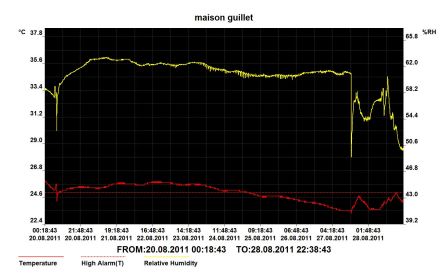

Petit zoom sur la période concernée:
On constate donc que la température monte faiblement entre notre départ et le 23/08 passant de 25° à 25.9° puis redescend jusqu'à notre retour à 23.5°. Dès notre arrivée dans la maison nous avons réouverts les BSO Ouest et la température est remontée jusqu'à 24.7° pour redescendre dans la nuit.
Nous n'avons pas encore de relevé des températures extérieures mais certains sites les mets en ligne comme cette station de Veretz proche de chez nous.

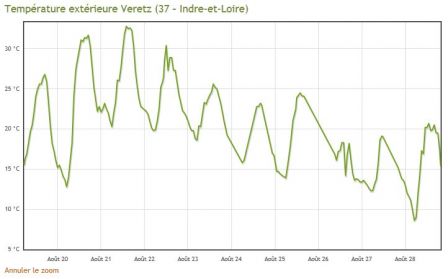

Voici ses relevés de température:
On constate que, comme dans notre maison, la température extérieure s'élève puis commence à chuter à partir du 23/08.
Toutes ces constatations confirment bien que la maison réagit plus en fonction de nos actions que par rapport aux variations externes. Il nous reste donc à essayer de bien gérer le prochain hiver ;)
Alain
PS: pour ceux que cela intéresse, le fichier des enregistrements est stocké là, le logiciel pour analyser les fichiers est stocké là et le fichier excell reprenant l'intégralité des relevés depuis notre entrée dans les lieux est stocké là.
Contrairement à ma précédente petite blague, le 06 juillet 2011 a eu lieu l'inauguration officielle de notre maison. Comme vous le savez, notre projet a été retenu au concours "ma maison éco" de la région centre et nous avons donc proposé au conseil régional d'organiser cette inauguration afin de faire connaître ce type de projet.
Du côté des participants officiels figuraient M Gilles Deguet, vice président délégué à l'environnement du conseil régional, M Christophe Boulanger, Vice président du conseil général et M Jean Gérard Paumier, maire de Saint Avertin.
La presse était représentée par la Nouvelle république, France 3, Radio France Bleue touraine et Batipro un magazine pour les professionnels du bâtiment.
L'invitation officielle lancée par le conseil régional, cliquez pour agrandir:
Ci dessous, un des articles de la Nouvelle République, le second étant paru dans la rubrique locale du journal quelques jours plus tard:
Le reportage radio de France Bleue Touraine:
Le reportage TV de France 3:
Bon, ok, j'étais fatigué, je ne sais pas ce qui m'a pris de parler d'étouffement... Cela faisait bien 5 à 10 minutes que l'on discutait autours de la VMC et ils n'ont retenu que ce passage...
Il nous reste un article à recevoir du magazine Batipro qui paraitra au mois de septembre.
Un bon après midi, tout de même, qui s'est terminé autours d'un verre avec quelques gâteaux ;)
